CMG500-31 — ёмкостной манометр полной шкалы 10 мбар (10³ Па). Наибольшая чувствительность среди серии CMG500 — разрешение 0.02 Па. Идеален для прецизионного контроля давления в диапазоне 0.2–1000 Па: лиофилизация, MBE, тонкоплёночные процессы.
Диапазон и разрешение
| Параметр | CMG500-31 (10 мбар) |
|---|---|
| Полная шкала (FS) | 10 мбар = 10³ Па = 7.5 Торр |
| Диапазон измерения | 0.2 – 1.0×10³ Па (1.5×10⁻³ – 7.5 Торр) / 0.002 – 10 мбар |
| Разрешение (0.002 % FS) | ≈ 0.02 Па / 2×10⁻⁴ мбар |
| Каталожный номер варианта | CMG500-31 (KF16, аналог 0–10 В + RS485) |
Когда выбирать CMG500-31
CMG500-31 обеспечивает разрешение 0.02 Па — это в 100 раз лучше стандартного варианта CMG500-11. Выбирайте CMG500-31, когда:
- Лиофилизация (freeze-drying): рабочее давление сублимации 5–50 Па требует разрешения на уровне 0.1 Па для стабильного ПИД-регулирования. CMG500-31 обеспечивает это с запасом.
- Молекулярно-лучевая эпитаксия (MBE): давление напуска газа в ячейках-источниках 10⁻¹ – 10² Па измеряется с точностью 0.02 Па.
- Тонкоплёночные процессы с малым расходом газа: когда давление рабочего газа поддерживается в диапазоне единиц – десятков Па и необходима максимальная точность регулирования.
- Калибровочные стенды и эталонные установки: высокое разрешение CMG500-31 делает его пригодным в качестве образцового манометра для поверки других вакуумных датчиков Пирани в диапазоне 1–1000 Па.
- Производство чистых газов: контроль давления буферных газов при разбавлении газовых смесей с точностью до 0.02 Па.
Принцип работы ёмкостного манометра
CMG500 использует сенсор с двумя круглыми тонкими керамическими дисками, образующими закрытую полость с постоянным опорным давлением. Когда измеряемая сторона находится под вакуумом, керамическая мембрана прогибается, изменяя ёмкость между электродами. Электронный блок преобразует изменение ёмкости в выходное напряжение 0–10 В с линейной зависимостью от давления.
Ключевые преимущества керамической мембраны: отсутствие гистерезиса (полное упругое восстановление), высокая коррозионная стойкость, независимость показаний от состава газа. CMG500-31 с полной шкалой 10 мбар — наиболее чувствительный вариант серии. Разрешение 0.02 Па позволяет детектировать изменения давления, недоступные другим типам датчиков в этом диапазоне.
Линейный выход 0–10 В
Линейная зависимость выходного напряжения CMG500 от давления. Формула: P = (U/10) × P_FS, где P_FS — давление полной шкалы данного варианта.
Формула пересчёта напряжения в давление:
где U — выходное напряжение (В), PFS — давление полной шкалы данного варианта.

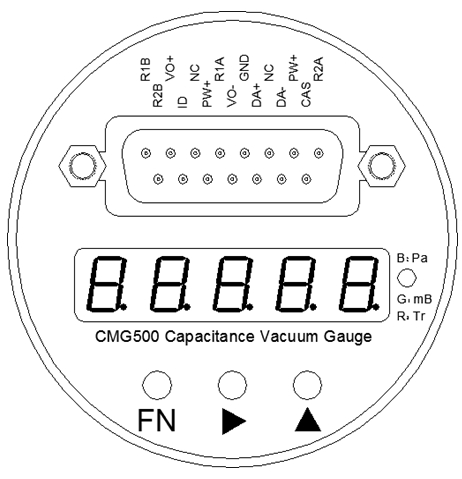

Передняя панель — дисплей и управление
CMG500: 5-разрядный LED-дисплей (Pa/Torr/mbar), 3 кнопки управления, 2 реле с программируемыми уставками.
Три кнопки позволяют задать: нулевую точку (HUC), уставки реле SP1 и SP2, единицы измерения (Pa/Torr/mBar), формат отображения (экспоненциальный / с плавающей точкой), адрес Modbus.
Варианты подключения
Схема 1: CMG500 → контроллер WGC150 (кабель CBL001-007, PN: 150-010). WGC150 обеспечивает питание +24 В и RS485-соединение.
Схема 2: CMG500 → ПЛК напрямую. Аналоговый вход 0–10 В на модуль АЦП. Питание +24 В от внешнего источника ADPT2402A (PN: 150-007).

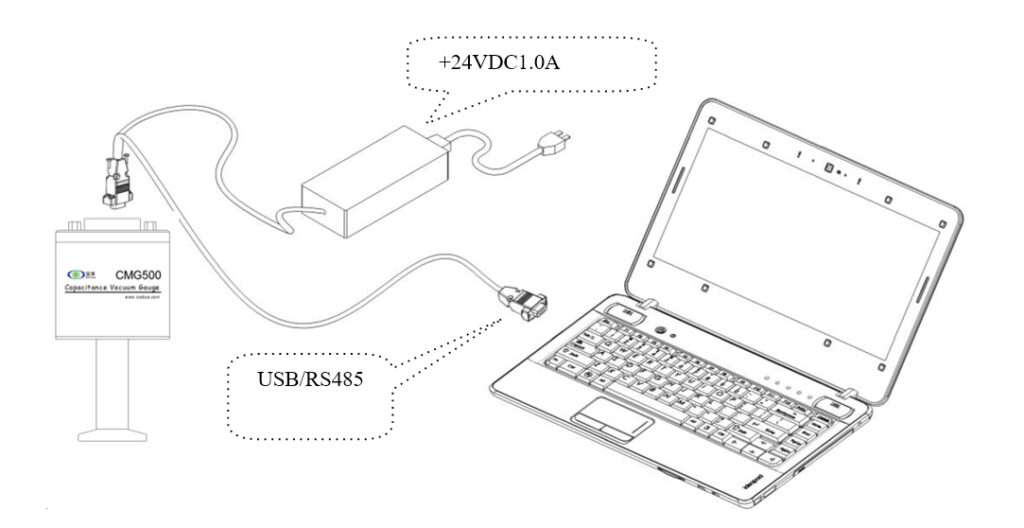

Схема 3: CMG500 → ПК через USB/RS485 конвертер RSUSB01 (PN: 150-008). Программа GaugeReader 3.0 — отображение, запись трендов, установка уставок.
Технические характеристики (общие для всех вариантов)
| Параметр | Значение |
|---|---|
| Точность измерения | ±0.25 % от показания |
| Повторяемость | ±0.1 % полной шкалы |
| Разрешение | 0.002 % полной шкалы (см. конкретный вариант) |
| Долгосрочная стабильность | не более ±0.5 % полной шкалы/год |
| Максимальное давление | 3×10⁵ Па (3 атм) — без повреждения |
| Время отклика | < 10 мс |
| Температурная компенсация | −20 – +80 °C, дрейф ±0.01 %FS/°C |
| Рабочая температура | −10 – +50 °C, влажность 5–85 % (без конденсации) |
| Аналоговый выход | 0 – +10.0 В постоянного тока, нагрузка ≥ 10 Ом |
| Цифровой интерфейс | RS485 Modbus RTU, 9600 бод, 8N1 |
| Реле | 2 × твердотельное реле, 60 В DC / 500 мА |
| Дисплей | 5-разрядный LED, единицы Па / Торр / мбар |
| Питание | 24 В DC ± 5 В, потребление ≤ 1.0 Вт |
| Защита | IP40 (IEC 529) |
| Разъём | D-Sub 15 Pin (VGA), штыревой |
| Вакуумное соединение (стандарт) | KF16 (DN16 ISO-KF) |
| Материалы (контакт с газом) | Нержавеющая сталь SS304, оксид алюминия (керамика), фторкаучук |
| Объём вакуумной камеры датчика | 5.0 см³ |
| Масса | 250 г (с фланцем KF16) |
| Габариты | 100 мм (высота) × 50 мм (диаметр, вкл. KF16) |
Габаритный чертёж CMG500 — три проекции.
Чистка и техническое обслуживание
При загрязнении керамической мембраны продуктами технологического процесса точность снижается, а нулевая точка уходит. Признак: нестабильные скачущие показания или невозможность вернуть ноль после калибровки.
Процедура чистки:
- Снять датчик с вакуумной системы, отключить от прибора.
- Извлечь защитную пробку из фланца KF16 (зажать пинцетом и потянуть).
- Протереть пробку мелкозернистой наждачкой P800, затем замочить в ацетоне на 30 минут, затем в спирте на 5 минут, высушить феном.
- Залить ацетон во фланец KF16 до краёв, выдержать 30 минут, слить. Повторить со спиртом. Просушить 30 минут на воздухе.
- Установить пробку обратно.
Запросить CMG500
Укажите в письме нужный вариант (диапазон), тип вакуумного соединения и тип выхода. Уточним наличие и сроки поставки.
