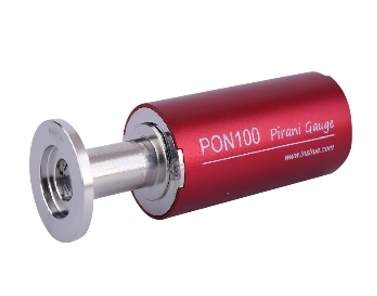

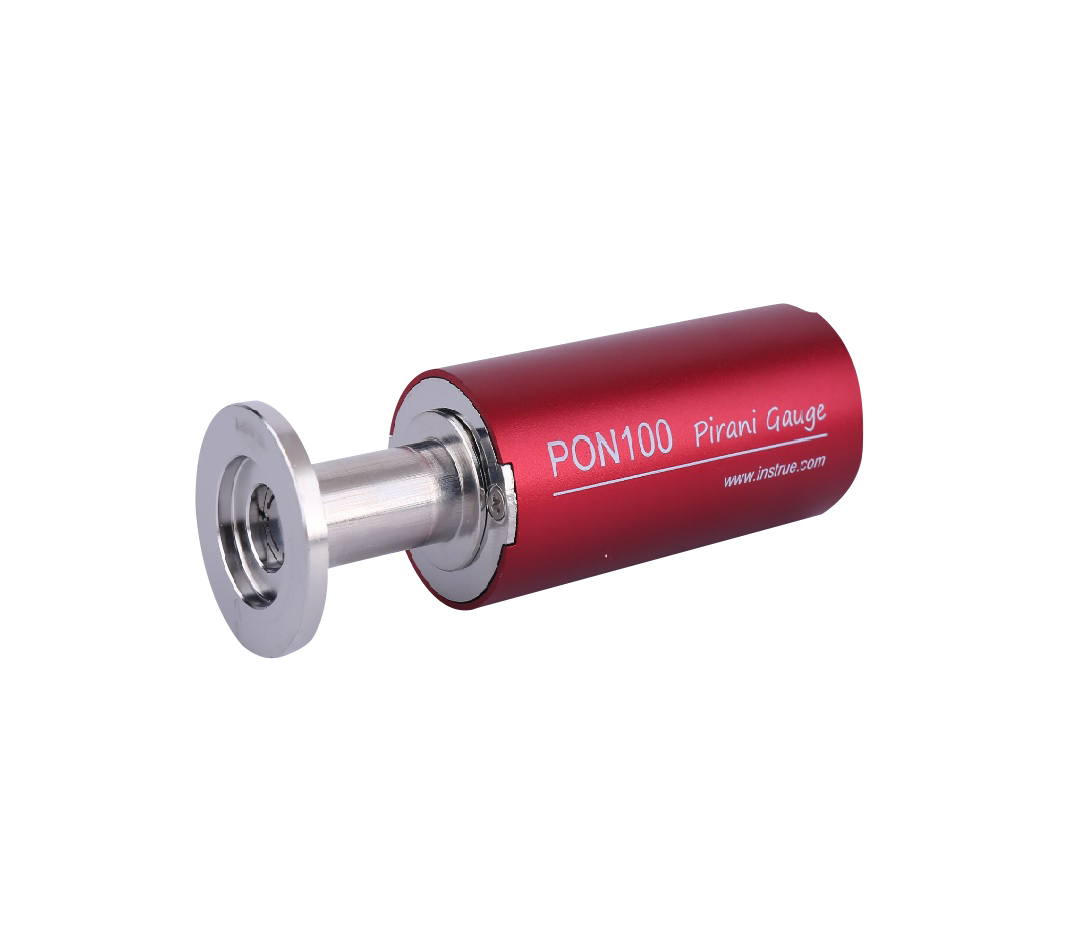

PON100 — автономный Пирани-трансмиттер без дисплея. Предназначен для работы в составе многоканальных систем с контроллером WGC150 или подключения непосредственно к ПЛК/SCADA через аналоговый выход 0–10 В и шину RS485 Modbus RTU.
Конструкция и принцип работы
PON100 представляет собой первичный измерительный преобразователь (трансмиттер) давления на основе принципа Пирани. Прибор не имеет встроенного дисплея, что делает его компактным и экономичным решением для систем, где отображение информации осуществляется централизованно — на контроллере WGC150 или в SCADA-системе.
Электронный блок PON100 формирует аналоговый сигнал 0–10 В с логарифмической зависимостью от давления, а также поддерживает протокол RS485 Modbus RTU для цифрового опроса. До четырёх датчиков PON100 могут работать одновременно на одной шине RS485, подключённой к контроллеру WGC150.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон измерения | 5×10⁻¹ – 1.05×10⁵ Па |
| Принцип измерения | Пирани (теплопроводность) |
| Аналоговый выход | 0–10 В (логарифмический) |
| Цифровой интерфейс | RS485 Modbus RTU |
| Питание | 24 В постоянного тока |
| Вакуумное присоединение | KF16 (DN16 ISO-KF) |
| Дисплей | Отсутствует |
| Сменный датчик-зонд | PG-100 (PN: 100-P01) |
| Кабель к WGC150 | CBL001-01 (PN: 150-001), 3 м |
| Рабочая температура | 0 – 50 °C |
| Каталожный номер | 100-000 |
RS485 Modbus RTU — многоканальная схема

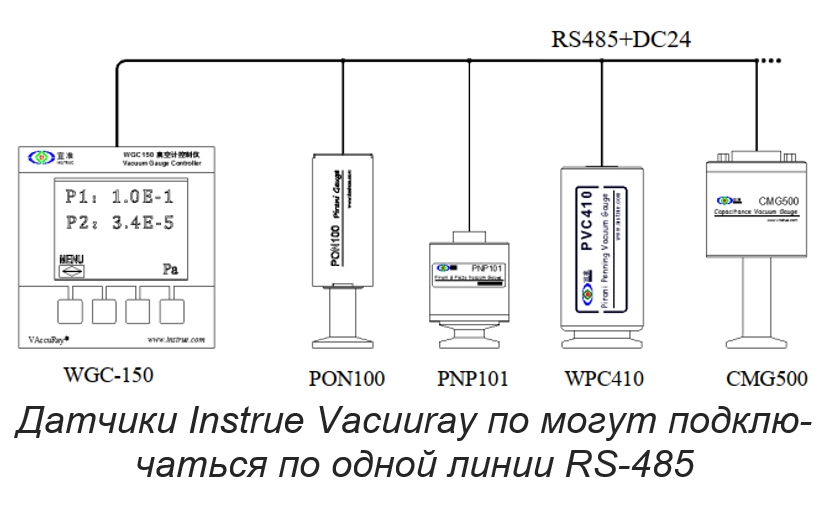

Многоканальная схема подключения: PON100 и другие датчики INSTRUE на одной шине RS485. Контроллер WGC150 управляет до 4 каналами.
Поправочные коэффициенты газа для датчика Пирани PON100. Калибровка по азоту (воздуху).
Область применения
- Многоточечный мониторинг вакуума в установках с несколькими откачными постами
- Промышленные вакуумные системы с централизованным управлением ПЛК
- Форвакуумный контроль диффузионных насосов
- Вакуумные конвейерные системы (inline-мониторинг)
Заказать PON100
Каталожный номер: 100-000. Сменный зонд: PG-100 (PN: 100-P01). Кабель: CBL001-01 (PN: 150-001).
