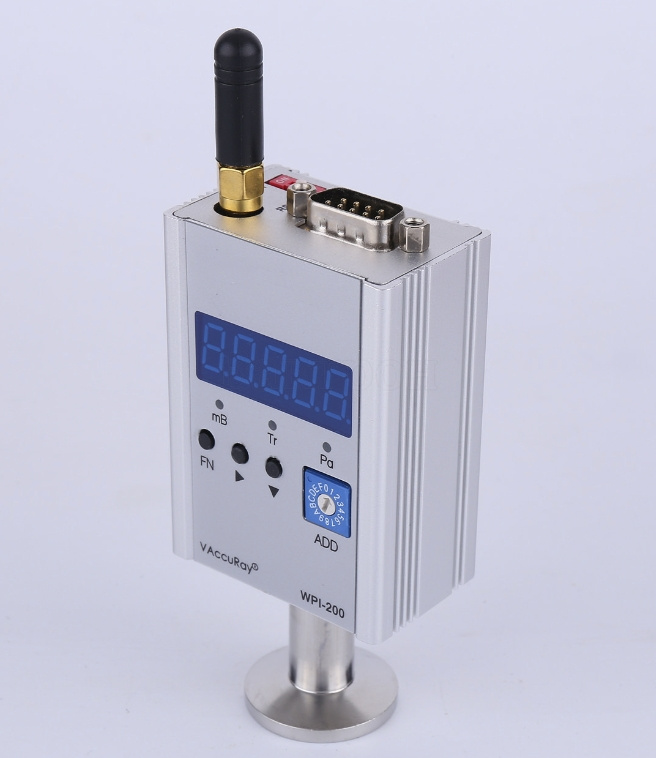

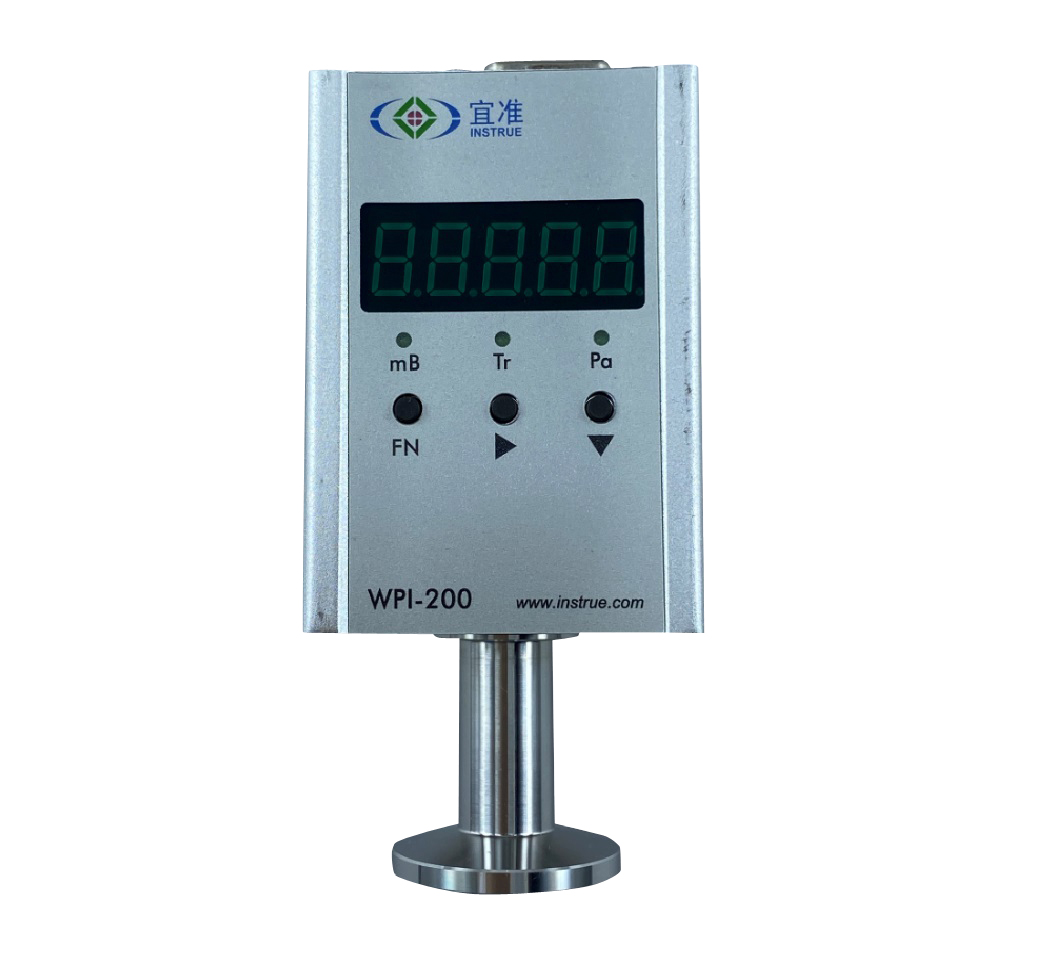

WPI200 — компактный вакуумметр Пирани с LED-дисплеем и двухцветной подсветкой. Прямой монтаж датчика на фланец KF16 или раздельная установка через кабельное подключение. Встроенный RS485 Modbus RTU.
Принцип работы и конструкция
WPI200 работает по принципу теплопроводности разреженного газа (Пирани). Нагреваемая металлическая нить в объёме датчика-зонда PG-200 изменяет своё электрическое сопротивление в зависимости от интенсивности теплоотдачи в окружающий газ. Контроллер WPI200 преобразует изменение сопротивления нити в значение давления и отображает его на встроенном LED-индикаторе.
Двухцветный LED-дисплей (красный/зелёный) позволяет задать два пороговых значения давления и визуально контролировать достижение рабочего вакуума без подключения к ПЛК или ПК. При превышении верхнего порога дисплей подсвечивается красным, при достижении рабочего вакуума — зелёным.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон измерения | 5×10⁻¹ – 1.05×10⁵ Па (3.75×10⁻³ – 750 торр) |
| Принцип измерения | Пирани (теплопроводность газа) |
| Дисплей | 5-разрядный LED, двухцветный (красный/зелёный) |
| Единицы измерения | Па, мбар, мм рт.ст. (переключаемые) |
| Аналоговый выход | 0–10 В (логарифмический), нагрузка ≥ 10 кОм |
| Цифровой интерфейс | RS485 Modbus RTU (адрес 1–247) |
| Релейные выходы | 2 реле, уставки давления программируются |
| Питание | 24 В постоянного тока ± 10 % |
| Вакуумное присоединение | KF16 (DN16 ISO-KF) |
| Сменный датчик-зонд | PG-200 (PN: 200-P01) |
| Кабель к WGC150 | CBL001-02 (PN: 150-002), 3 м |
| Рабочая температура | 0 – 50 °C |
| Масса | ≈ 200 г |
| Каталожный номер | 200-000 |
График выходного напряжения
Зависимость выходного напряжения WPI200 от давления. Калибровка по воздуху (N₂).

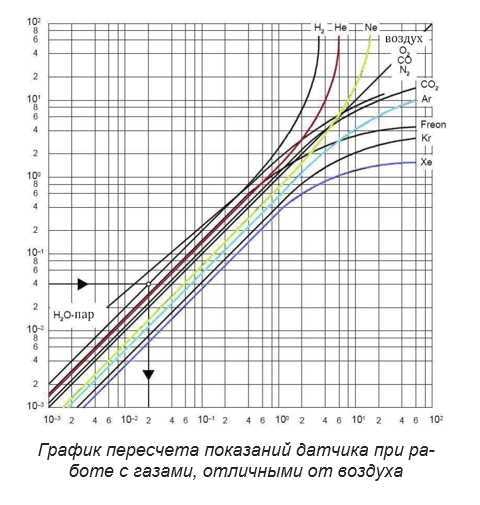

Поправочные коэффициенты Пирани для различных газов. Применимы для WPI200 и других Пирани-датчиков серии INSTRUE.
Область применения
- Форвакуумный контроль в системах с ротационными и спиральными насосами
- Мониторинг вакуума в сушильных камерах и вакуумных упаковочных линиях
- Контроль форвакуума перед запуском диффузионных и турбомолекулярных насосов
- Учебные и демонстрационные вакуумные стенды
- Медицинское и фармацевтическое оборудование (лиофилизаторы, вакуумные дистилляторы)
Заказать WPI200
Каталожный номер: 200-000. Сменный зонд: PG-200 (PN: 200-P01).
