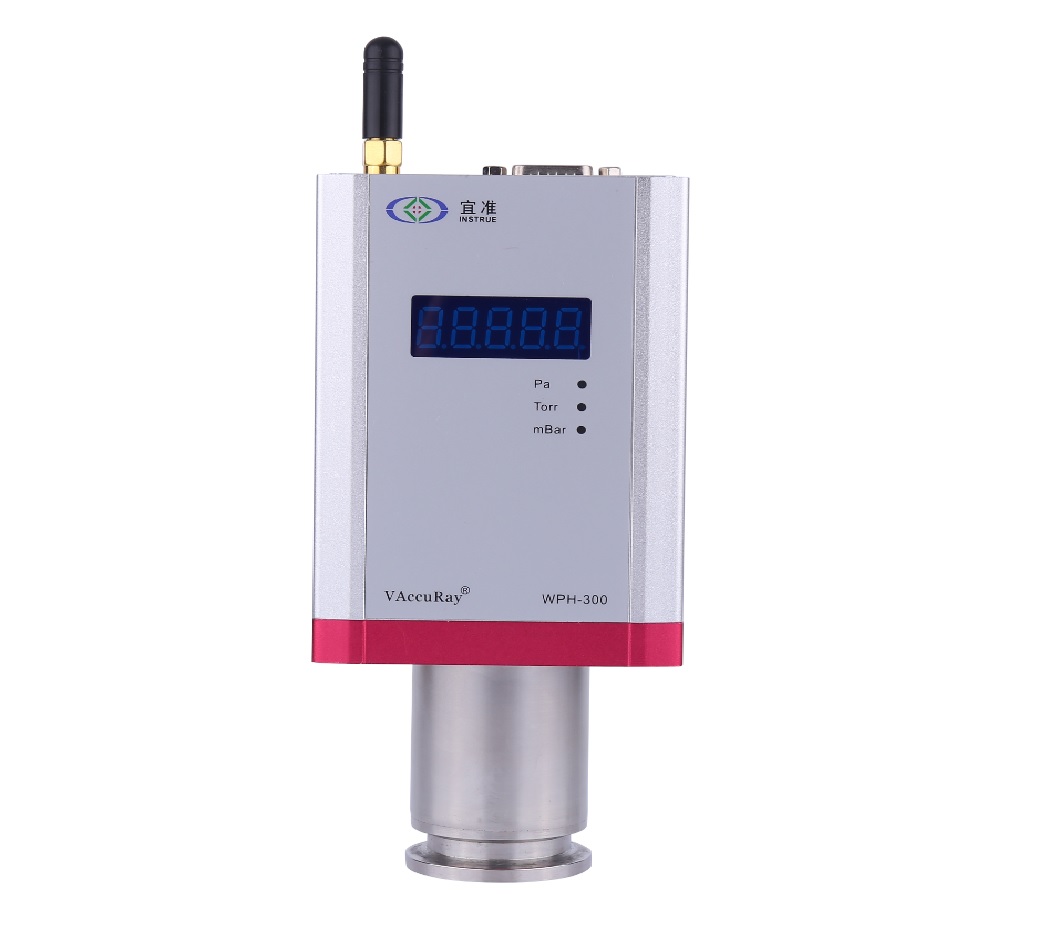

WPH300 — широкодиапазонный вакуумметр с комбинированным датчиком Пирани + горячий катод (нить Байарда-Альперта). Диапазон от атмосферного давления до высокого вакуума 10⁻⁶ Па.
Принцип работы
WPH300 использует два принципа измерения. В диапазоне 1–10⁵ Па работает датчик Пирани. При давлении ниже 1 Па включается горячий катод — нить накала из иридиевого сплава (тип Байарда-Альперта) эмитирует электроны, которые ионизируют молекулы остаточного газа. Ток ионов, пропорциональный давлению, измеряется коллектором и пересчитывается в значение давления.
Горячий катод обеспечивает измерение вплоть до 10⁻⁶ Па, что на два порядка глубже, чем у холодного катода WPC400. Горячий катод чувствителен к атмосферному кислороду — не следует включать катод при давлении выше 0.1 Па. Прибор WPH300 имеет автоматическую защиту катода от включения при недостаточном вакууме.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон измерения | 10⁻⁶ – 1.05×10⁵ Па |
| Диапазон Пирани | 1 – 1.05×10⁵ Па |
| Диапазон горячего катода | 10⁻⁶ – 1 Па |
| Принцип горячего катода | Байард-Альперт (BA gauge), нить иридий/рений |
| Аналоговый выход | 0–10 В (логарифмический) |
| Цифровой интерфейс | RS485 Modbus RTU |
| Питание | 24 В постоянного тока |
| Вакуумное присоединение | KF16 (DN16 ISO-KF) |
| Сменный датчик-зонд | PG-300 (PN: 300-P01) |
| Кабель к WGC150 | CBL001-02 (PN: 150-002), 3 м |
| Рабочая температура | 0 – 50 °C |
| Каталожный номер | 300-000 |
Область применения
- Высоковакуумные системы с диффузионными и турбомолекулярными насосами
- Ускорители частиц и синхротроны (форвакуумный пост)
- Научные исследовательские установки
- Системы напыления с рабочим давлением ниже 10⁻⁴ Па
Заказать WPH300
Каталожный номер: 300-000. Сменный зонд: PG-300 (PN: 300-P01).
