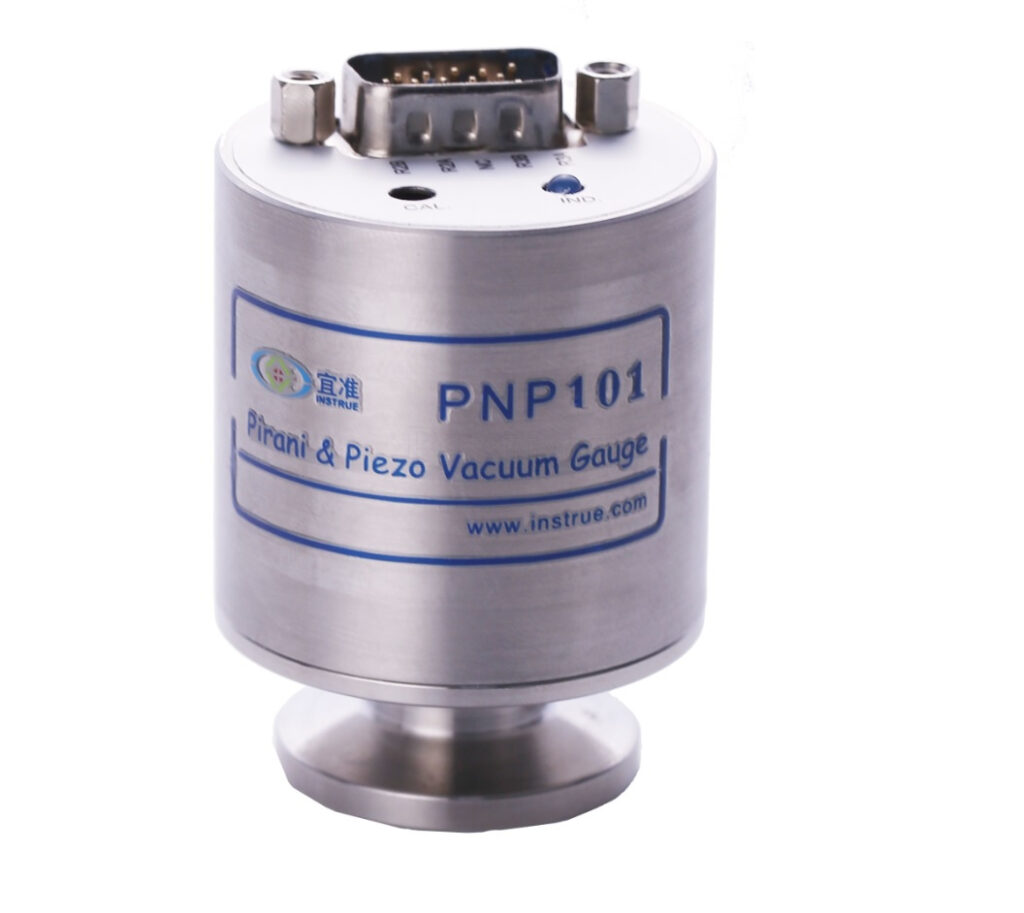

PNP101 — комбинированный вакуумметр с двумя принципами измерения в одном корпусе: пьезоэлектрический датчик (MEMS) для диапазона средних давлений и датчик Пирани для низких давлений. Нержавеющая мембрана, фланец KF16, RS485.
Принцип работы
В диапазоне 1000–1.5×10⁵ Па (форвакуум и атмосфера) PNP101 использует пьезоэлектрический MEMS-датчик с нержавеющей мембраной. Этот принцип обеспечивает газонезависимые показания и высокую устойчивость к конденсату и агрессивным средам. При давлении ниже 1000 Па автоматически подключается датчик Пирани, расширяющий диапазон измерения до 10 Па.
Нержавеющая мембрана MEMS-датчика делает PNP101 предпочтительным выбором для систем, где возможен контакт с влагой, кислотами или щелочами — в отличие от вольфрамовой нити Пирани, мембрана не требует специального «прогрева» после воздействия агрессивной среды.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон измерения | 10 – 1.5×10⁵ Па |
| Диапазон MEMS (пьезо) | 1000 – 1.5×10⁵ Па |
| Диапазон Пирани | 10 – 1000 Па |
| Материал мембраны | Нержавеющая сталь 316L |
| Аналоговый выход | 0–10 В |
| Цифровой интерфейс | RS485 Modbus RTU |
| Питание | 24 В постоянного тока |
| Вакуумное присоединение | KF16 (DN16 ISO-KF) |
| Рабочая температура | 0 – 50 °C |
| Каталожный номер | 101-000 |

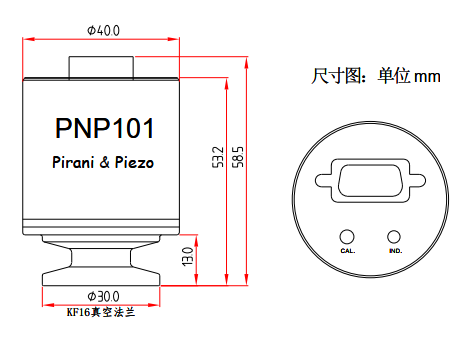

Чертёж PNP101: диаметр 40 мм, длина 58 мм, фланец KF16. Компактный корпус для монтажа в ограниченном пространстве.
Область применения
- Вакуумные системы с агрессивными технологическими газами (HF, Cl₂, NF₃)
- Контроль давления в системах нанесения покрытий
- Форвакуумный мониторинг в системах с конденсирующимися парами
- Пищевое и фармацевтическое производство (нержавеющий корпус)
