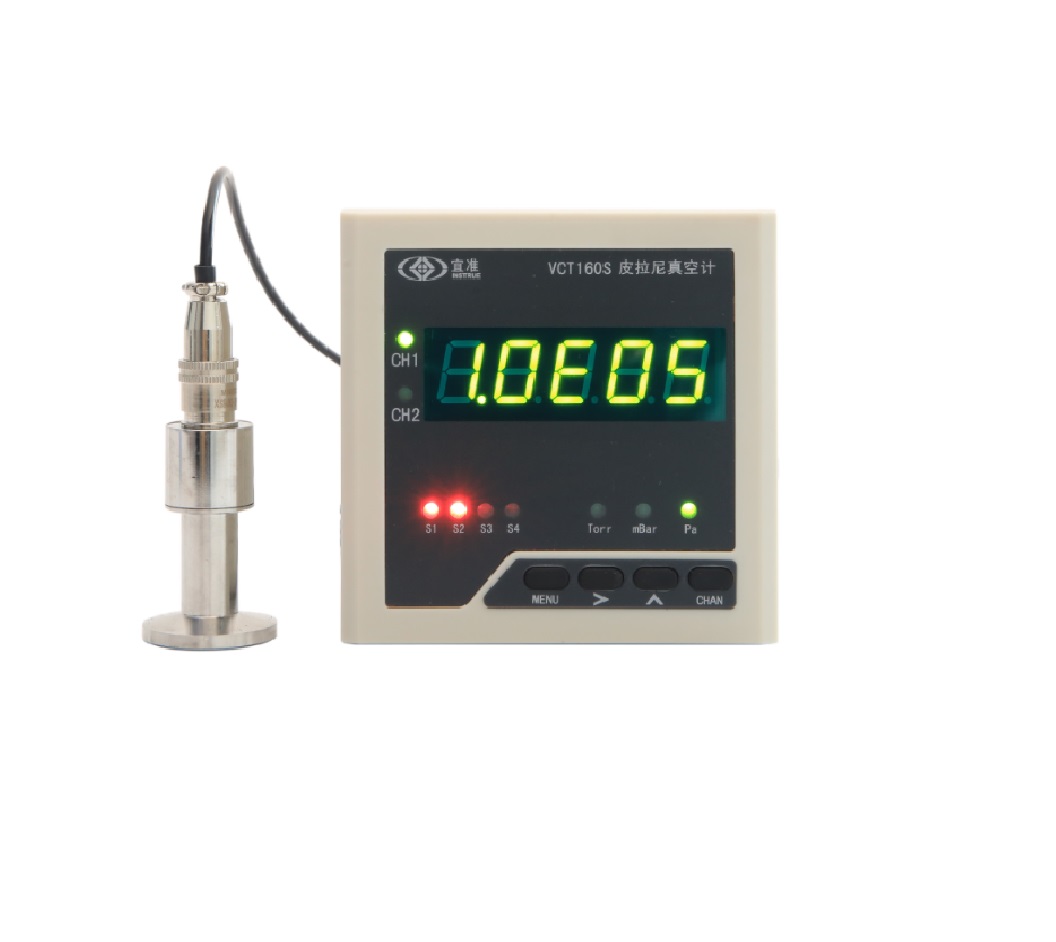

VCT160S/D — встраиваемый панельный вакуумметр формата 90×90 мм (вырез 70×70 мм). Одноканальная версия VCT160S и двухканальная VCT160D с двумя независимыми измерительными каналами. Компактный Пирани-зонд PG-160.
Описание
VCT160 предназначен для встройки в щит управления или лицевую панель вакуумного оборудования. Стандартный вырез 70×70 мм (DIN 70×70) обеспечивает простую интеграцию в существующие щиты. Глубина монтажной части — минимальная, что позволяет использовать прибор в стеснённых условиях.

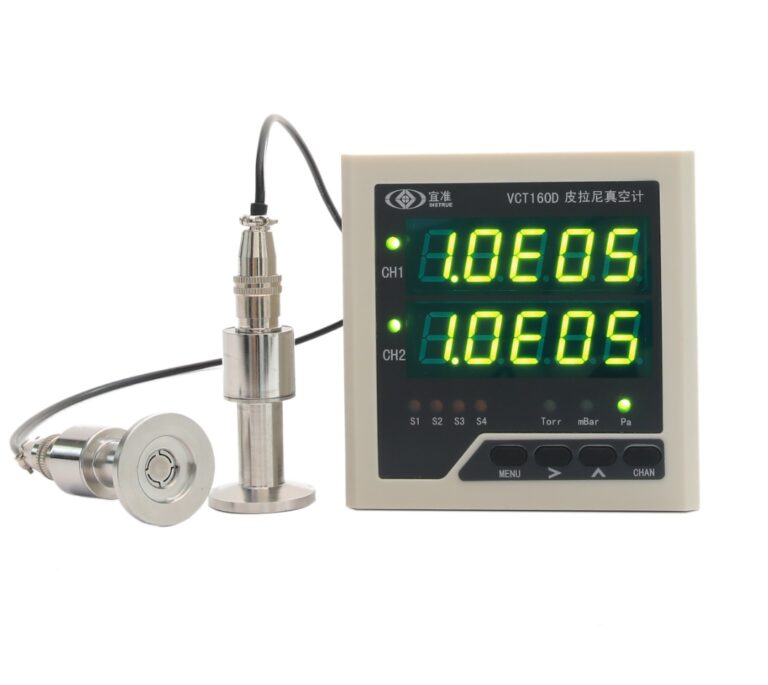

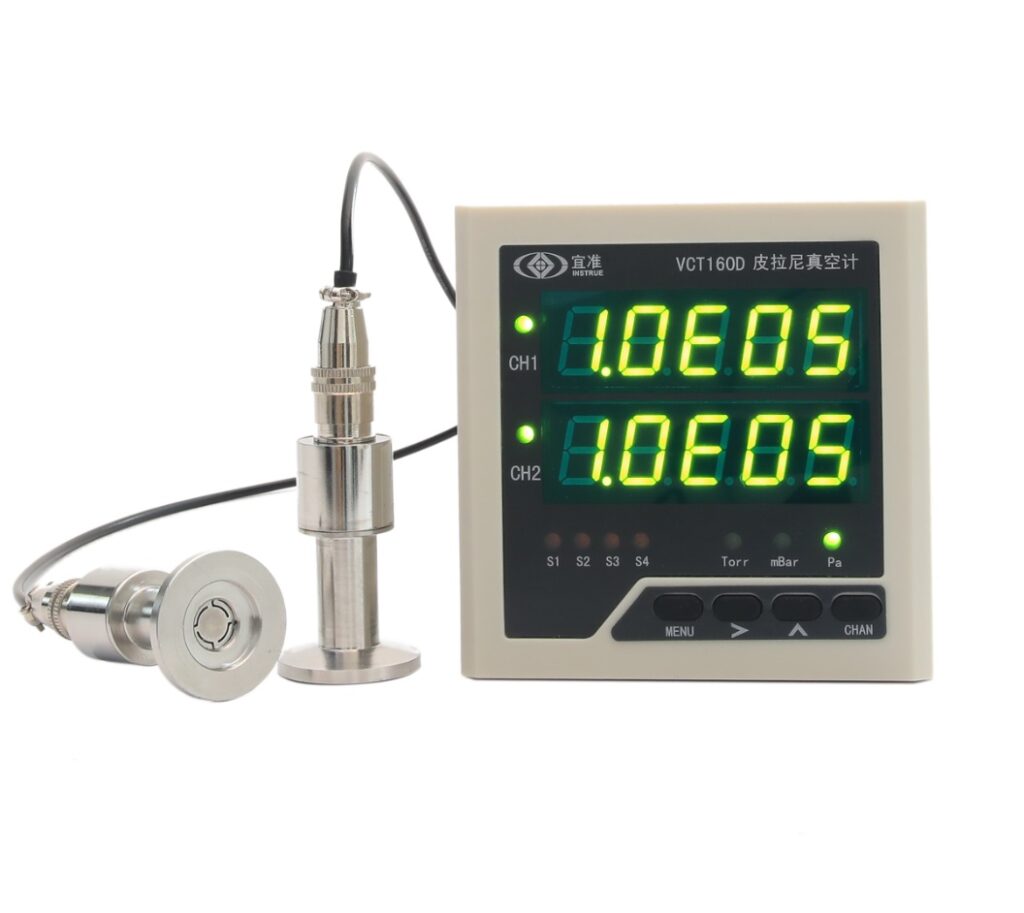

Двухканальная версия VCT160D позволяет контролировать давление в двух независимых точках системы с одного места — например, одновременно в форвакуумной и высоковакуумной секциях установки. Оба канала отображаются на едином LCD-дисплее с переключением.
Технические характеристики
| Параметр | VCT160S | VCT160D |
|---|---|---|
| Диапазон измерения | 5×10⁻¹ – 1.05×10⁵ Па | |
| Количество каналов | 1 | 2 |
| Вырез в панели | 70×70 мм (DIN) | |
| Корпус прибора | 90×90 мм | |
| Зонд | PG-160 (PN: 160-P01), 1 шт или 2 шт | |
| Кабель | CBL001-05 (PN: 150-005), 3 м | |
| Питание | 24 В постоянного тока | |
| Каталожный номер | 160-001 | 160-002 |

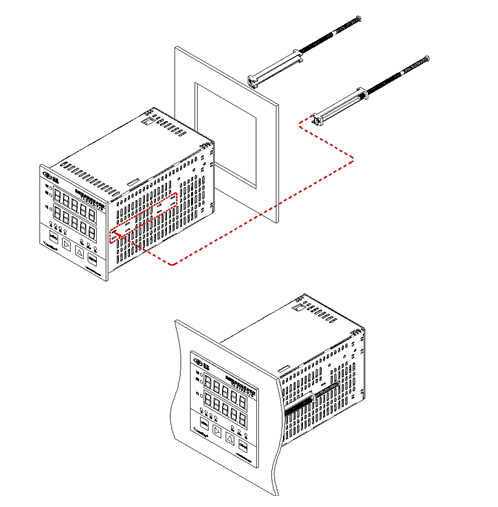

Монтаж VCT160 в панель щита управления: вырез 70×70 мм, крепёжные скобы с обратной стороны. Глубина монтажной части — 45 мм.
Область применения
- Встройка в щиты управления вакуумного оборудования
- Замена аналоговых вакуумметров на цифровые без изменения панели
- Оперативный контроль форвакуума на местах оператора
- Двухпозиционный контроль: форвакуум + высокий вакуум (VCT160D)
Заказать VCT160
VCT160S: PN 160-001 / VCT160D: PN 160-002. Зонд: PG-160 (PN: 160-P01).
