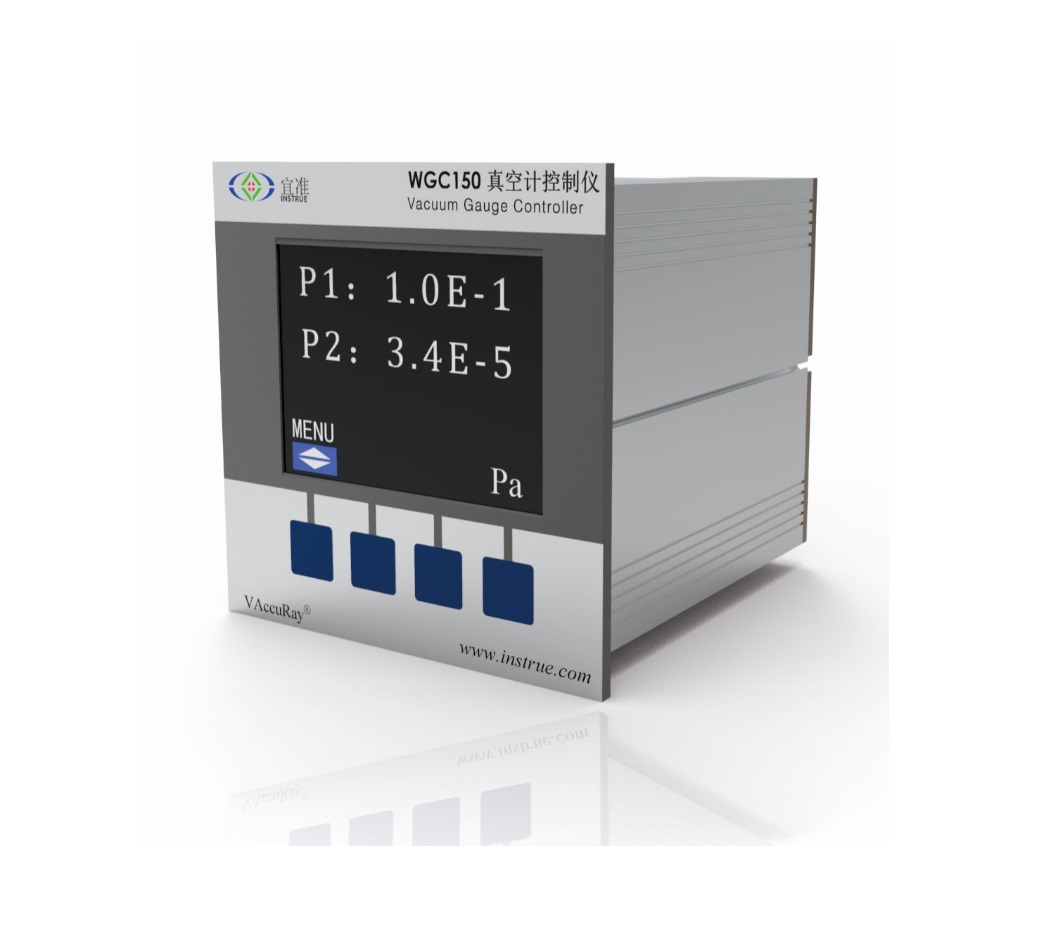

WGC150 — универсальный контроллер вакуумных датчиков с LCD-дисплеем 2×16 символов. Управляет до 4 датчиков INSTRUE (PON100, WPI200, WPH300, WPC400, CMG500) по шине RS485 Modbus RTU. Встроенные реле, аналоговые выходы, питание датчиков.
Описание и возможности
WGC150 выполняет функцию центрального узла в многоканальной системе измерения вакуума. Контроллер одновременно опрашивает до четырёх датчиков по внутренней шине RS485, отображает текущие значения давления на LCD-дисплее 2×16 символов, управляет реле защиты и сигнализации, а также передаёт данные во внешнюю SCADA или ПЛК через собственный RS485-порт.
Благодаря стандарту Modbus RTU, WGC150 совместим с любой SCADA-системой (SIMATIC WinCC, InTouch, Ignition, CODESYS) и ПЛК промышленного уровня (Siemens, Allen-Bradley, ОВЕН и др.).
Технические характеристики
| Параметр | Значение |
|---|---|
| Количество каналов датчиков | До 4 (PON100 / WPI200 / WPH300 / WPC400 / CMG500) |

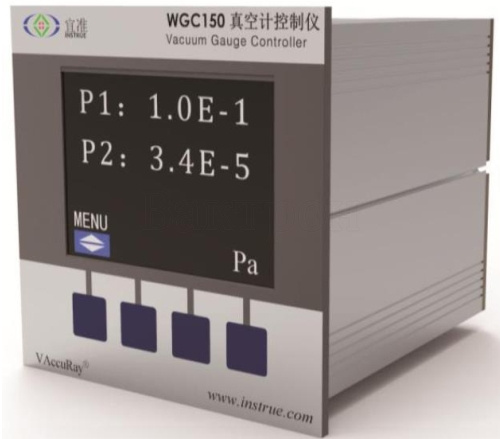

| Дисплей | LCD 2 строки × 16 символов |
| Интерфейс датчиков | RS485 Modbus RTU (внутренняя шина) |
| Внешний интерфейс | RS485 Modbus RTU (для ПЛК/SCADA) |
| Аналоговые выходы | 4 × 0–10 В (по одному на канал) |
| Релейные выходы | 4 реле (по одному на канал), уставки программируются |
| Питание | 220 В переменного тока / 50 Гц (встроенный блок питания) |
| Питание датчиков | Встроенный источник +24 В для всех подключённых датчиков |
| Монтаж | DIN-рейка 35 мм или панельный монтаж |
| Рабочая температура | 0 – 50 °C |
| Каталожный номер | 150-000 |

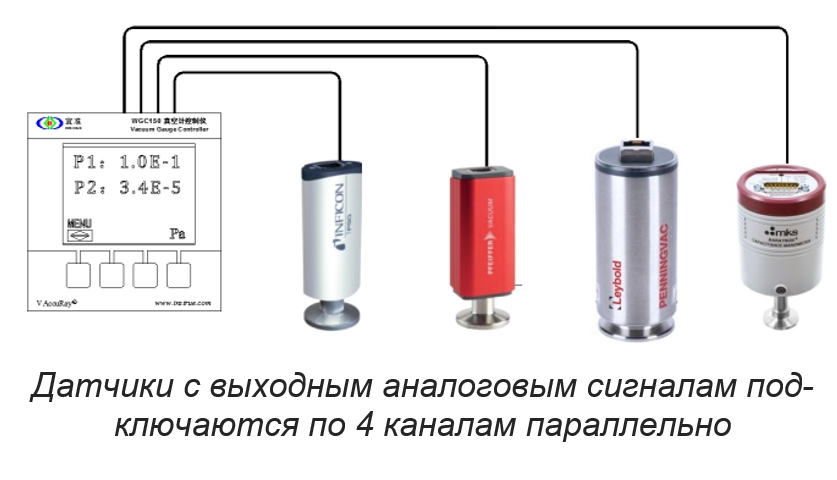

WGC150 с подключёнными датчиками разных производителей. Совместимость по аналоговому входу 0–10 В.

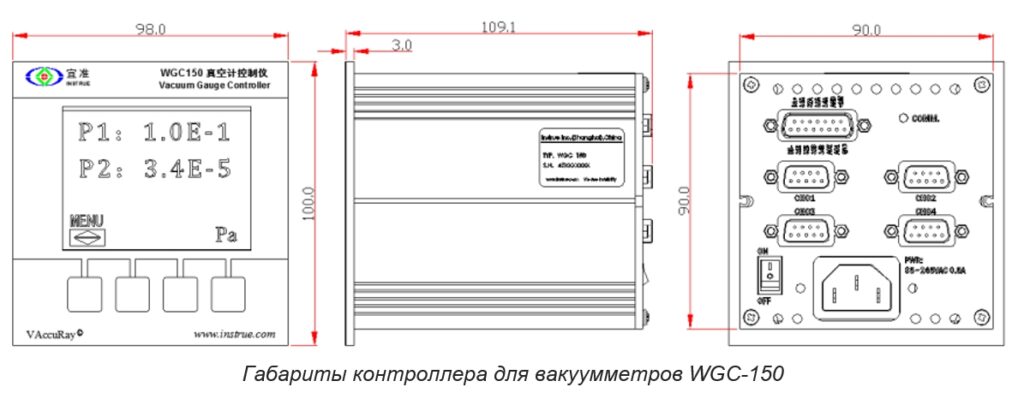

Габаритный чертёж WGC150 — три проекции с размерами. Монтаж на DIN-рейку.
Совместимые кабели
| Кабель | PN | Назначение |
|---|---|---|
| CBL001-01 | 150-001 | WGC150 ↔ PON100 |
| CBL001-02 | 150-002 | WGC150 ↔ WPI200 / WPH300 / WPC400 |
| CBL001-007 | 150-010 | WGC150 ↔ CMG500 |
Область применения
- Централизованный мониторинг многоканальных вакуумных систем
- Защита вакуумных насосов по давлению (реле блокировки)
- Интеграция вакуумных датчиков в АСУ ТП
- Замена устаревших многоканальных контроллеров других производителей
Заказать WGC150
Каталожный номер: 150-000. Кабели подключения — уточните при заказе (CBL001-01, CBL001-02 или CBL001-007).
